ovs情况下

virtio和vhost通信

虚拟机到物理机的网络通信，即virtio和vhost的通信。基本方式是virtio创建队列，用于和vhost共享。

• 虚拟机发送报文的时候，将报文入队，然后通知kvm，kvm通知vhost的线程进行报文处理。
• 虚拟机收包的流程为，vhost的线程将报文放入队列，通知kvm，触发virtio注册的中断。

此处一般都会是瓶颈点，pktgen测试为500k pps。

目前主要的优化点在于虚拟网卡的features，features有两块决定，一块是virtio驱动，目前基本上支持所有features，另一块就是vhost的features。两块都支持的features最后是我们能看到的features。

• TSO、GSO、tx csum，开启关闭的方式为ethtool -K eth0 tx on/off。
  如果虚拟机的网卡显示支持以上的features，那么TCP报文发送的时候将不做分片和校验，即可以发送64k的报文。这个相对于mtu长度的报文来说，可以极大的提高传输速率。最简单的例子是同物理机的两个虚拟机，如果支持这些features，我们使用iperf3测试能到20Gbps，而不支持则只有2Gbps。至于在其他的场景中会有怎样的表现我们后面会分析。
• 多队列，即每个virtio的队列对应着一个vhost线程，我们可以看到，我们流量之所以打不上去，主要是因为vhost线程占用cpu到100%，如果多个vhost可以打更多的流量，经过测试，开多队列比不开至少性能提升50%，但是我们不建议开启，因为这样的话，会占用更多的非虚拟机CPU。xml需要添加配置<driver name='vhost' queues='4'/>，虚拟机中ethtool -L eth0 combined 4。

TODO：
待补充。

vhost报文处理

主要是将报文发送给tap设备。vhost主要是拿到报文之后，会将报文放入某个CPU的softnet_data队列input_pkt_queue，然后触发软中断。

• vhost_net模块加载的时候有个参数experimental_zcopytx，默认是0，主要是发送报文时是否判定可以0拷贝的参数，这个应该只是判断是否0拷贝的条件之一，经过测试，开关对流量没有明显的差别。
• TSO、GSO特性在vhost模块基本上不做什么操作，只是简单地标志设置之类的，报文不会分片。

TODO：
网上有zero copy的patch。

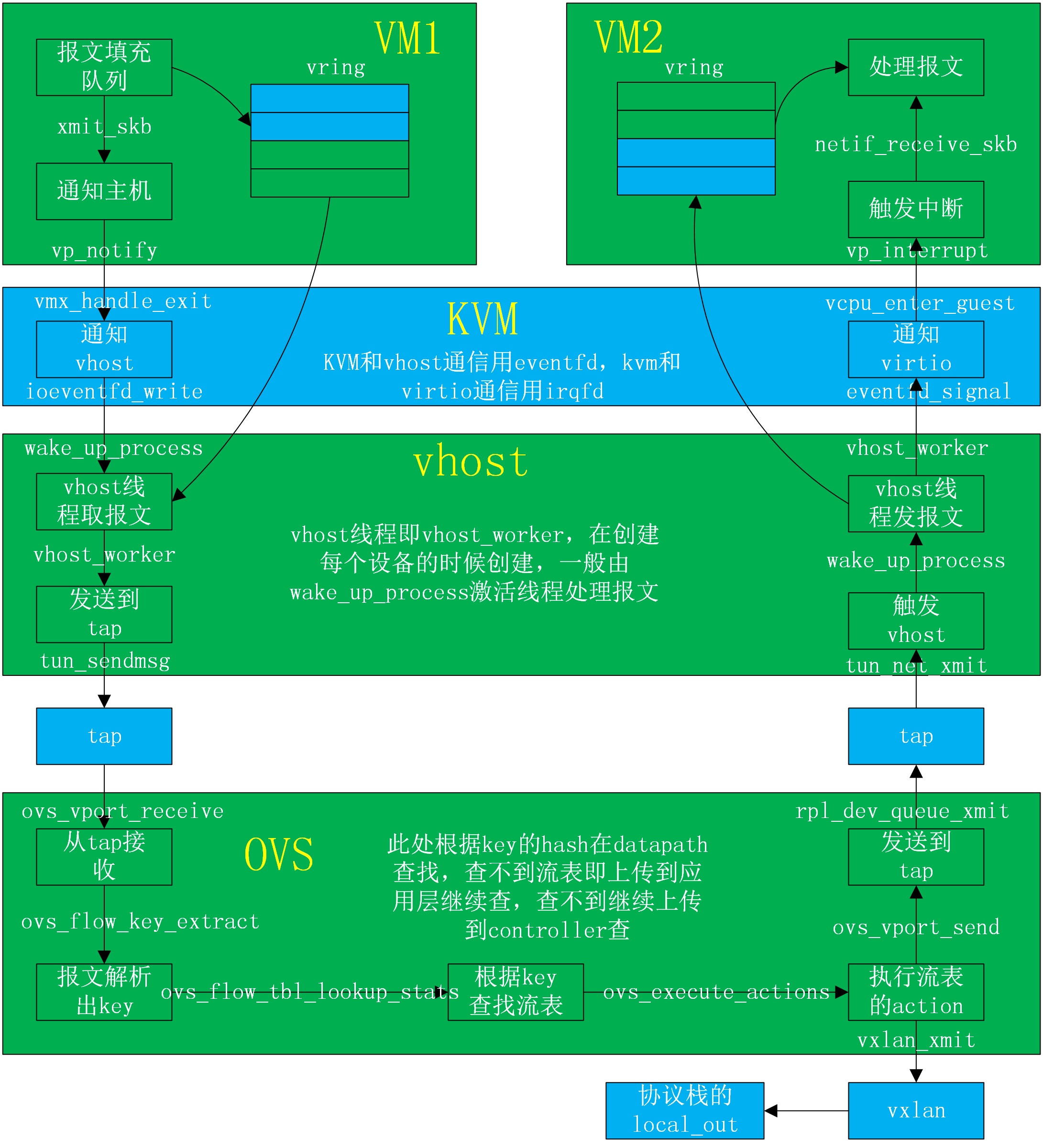

ovs报文转发

vhost触发中断之后，会调用net_rx_action接收到报文，最终调用ovs_flow_tbl_lookup匹配流表，调用ovs_execute_actions执行对应的actions。
这里处理方式是将报文的2-4层的头信息都提取出来存储到key中，然后计算hash匹配流表，此处涉及到classifer模块，对流表的更细化处理。所以此处跟传统的交换路由相比将会更灵活，可以选择2-4层的任何字段进行匹配，也可以修改，但是带来的问题就是性能会差。

• 此处没有太多优化的点，如果我们目前的交换都是2层的，没有其他的需求的话，使用ovs是大材小用。

• TSO、GSO需要查看的地方比较多，不同的actions可能不同，但就output的action来说的话，不同类型的口也可能不同，列举一种常见情况。

  • 同宿主机的两个虚拟机通信直接通信，使用的是tap口，这时虚拟机支持gso，所以报文大小支持64k，ovs接收报文ovs_vport_receive会将报文的mru设置为0，执行actions的output接口do_output的时候会判定mru，如果mru是0，就直接发送不分片。然后不分片调用到dev_queue_xmit，然后调用到dev_hard_start_xmit会判定gso并且进行分片，最终调用到tap的tun_net_xmit，然后继续通知vhost接收报文。

TODO：
normal对性能有多少影响。

ovs和主机外的通信

ovs和主机外进行通信，目前主要使用vxlan(也可以geneve或者stt)，工作方式为确定输出端口为vxlan端口之后，会将报文进行封装，封装格式根据vxlan端口的配置进行，vxlan_xmit最终调用ip_local_out进入协议栈，此时localout和postrouting两处的策略还是对vxlan报文有影响的。

• 此处的报文封装和解封装也没有太多的优化空间，对性能影响大小也需要验证，因为目前主要的瓶颈是vhost，所以这里目前并不是瓶颈。
• vxlan的校验，有些网卡可以支持，但是这块有没有优化的必要还需要在关注，目前我们使用的x540网卡不支持，x550网卡支持。

• TSO、GSO也列举一种常见的情况。

  • 不同宿主机之间的通信，如果走的是vxlan的时候，虚拟机使用的是tap口，这时虚拟机支持gso，所以报文大小支持64k，ovs接收报文ovs_vport_receive会将报文的mru设置为0，执行actions的output接口do_output的时候会判定mru，如果mru是0，就直接发送不分片。然后不分片调用dev_queue_xmit，然后调用到dev_hard_start_xmit会判定gso并且进行分片，最终调用到vxlan模块的vxlan_xmit进行封装然后调用ip_local_out进入协议栈。

Linux模块datapath，同宿主机的两个虚拟机直接转发。

tso on
iperf3 -c host -t 60 -M 88 28Gbps
iperf3 -c host -t 60 32Gbps

tso off
iperf3 -c host -t 60 -M 88 189Mbps
iperf3 -c host -t 60 4.68Gbps

Linux模块datapath，不同宿主机的两个虚拟机通过vxlan转发。

tso on
iperf3 -c host -t 60 -M 88 168Mbps
iperf3 -c host -t 60 2.94Gbps

tso off
iperf3 -c host -t 60 -M 88 137Mbps
iperf3 -c host -t 60 2.76Gbps

ovs自带datapath，不同宿主机的两个虚拟机通过vxlan转发。

tso on
iperf3 -c host -t 60 -M 88 170Mbps
iperf3 -c host -t 60 3.2Gbps

ovs-dpdk情况下

首先说一下ovs-dpdk和ovs的区别。

• ovs整套方案是virtio+vhost+kvm+ovs+vxlan(geneve，暂不支持stt)，而这其中virtio是虚拟机的内核模块，属于单独的线程，vhost、kvm、ovs的datapath、vxlan都是单独的主机内核模块，ovs的datapath和vxlan是一个线程，剩下的vhost、virtio和kvm都是单独线程，总共4个线程。所以一个报文的传输过程涉及到多次的线程间切换。但是报文量大的时候稍微的优势就是每个线程有点类似pipeline，cpu的instructions cache miss能少点。而ovs-dpdk的整套方案是virtio+vhost-user+kvm+ovs-dpdk，这里面virtio和kvm是内核的单独线程，剩下的vhost-user和ovs-dpdk是同一个线程，并且绑定CPU，不会进行线程切换，总共2个线程会切换。所以每个报文的传输涉及的进程切换稍微少一些。这块影响不大。
• vhost和vhost-user，前者是单独线程没绑定cpu，可以被切换出去，需要信号唤醒的，类似中断。后者是ovs-dpdk datapath线程轮询的，需要绑定CPU。节省了线程来回切换消耗的性能。vhost需要接受kvm模块的激活，vhost-user因为是轮询，所以禁用了kvm的通知。个人认为这块影响最大。
• ovs和ovs-dpdk，两个datapath一个运行在kernel，一个运行在userspace，当datapath没有匹配流表的时候，ovs会通过netlink将报文上传到用户态匹配流表，而ovs-dpdk因为都在用户态，所以只有一个cache来存datapath的流表，cache中查不到，继续在所有的流表中查找，存入cache中即可，省去netlink的通信。另外就是报文发送给虚拟机的时候，ovs会调用tap虚拟设备的发送接口，然后通过通知vhost线程做接下来的操作，而ovs-dpdk直接调用vhost-user的接口发送给virtio即可，流程略简单一些。

virtio和vhost-user通信

虚拟机到物理机的网络通信，即virtio和vhost的通信。 基本方式是virtio创建队列，用于和vhost-user共享。他们之间的通信靠的是unix socket。

• 虚拟机发送报文的时候，将报文入队，vhost-user轮询接收报文处理。
• 虚拟机收包的流程为，vhost-user的线程将报文放入队列，通知kvm，触发virtio注册的中断。

此处相对于vhost会有一些提升，vhost时pktgen测试为500k pps，vhost-user相同流表时800k pps，如果单虚拟机的最简单流表能到1.6M pps，只是单纯的dpdk的vhost-user，能到2.7M pps。
而使用iperf3测试的时候，如果开了tso的话，速率能到7.9Gbps和5.8Gbps，并且很不稳定，因为重传多所以波动大，关闭tso之后，速率能到2.5Gbps和183Mbps，也是不稳定。

目前的版本对于features支持不如vhost。

• TSO、GSO、tx csum目前还不支持，但是经过修改代码，能够支持这些特性，修改完成之后，因为受限虚拟机流量的限制，只跑到10Gbps，理论上应该强于vhost。

TODO：
待补充。

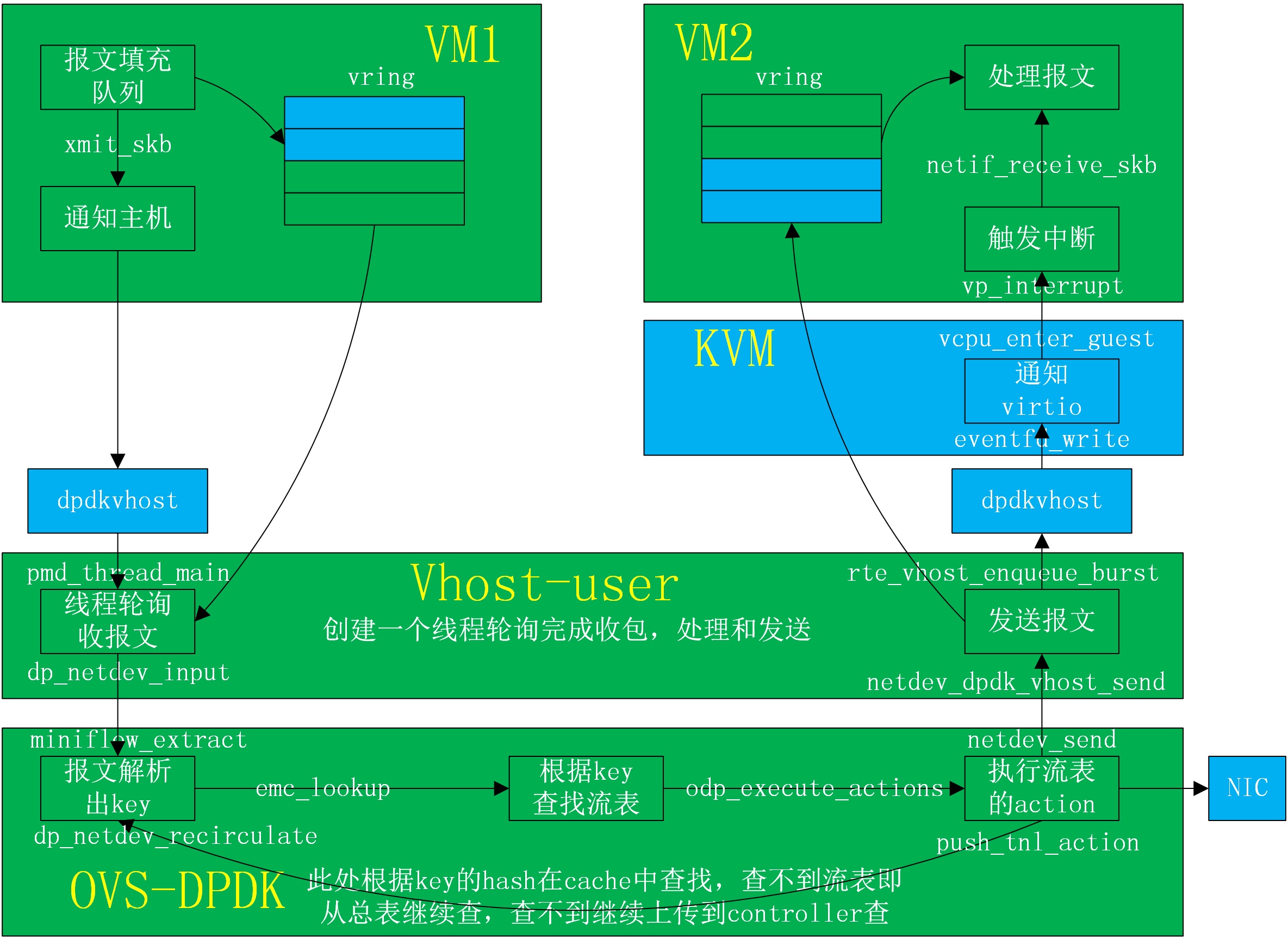

ovs-dpdk报文转发

vhost-user和ovs-dpdk报文处理，这里主要接收报文然后进行流表的查询和actions的执行。

• ovs-dpdk调用vhost-user的轮询接口拿到报文之后，会直接调用miniflow_extract进行报文的解析，然后调用emc_lookup进行流表匹配，最终调用ovs_execute_actions执行对应的actions。
• 此处也会涉及到拷贝的问题，因为virtio给的报文是skb，而dpdk支持的mbuf结构，但是数据部分应该变化不大，但是接收和发送各有一次拷贝发生。

TODO：
TSO、GSO等特性的影响

ovs-dpdk和主机外的通信

ovs-dpdk和主机外进行通信，目前主要使用vxlan(也可以geneve)，工作方式为确定输出端口为vxlan端口之后，会执行push_tnl_action将报文进行封装，封装格式根据vxlan端口的配置进行，最终调用dp_netdev_recirculate重新进行报文的key解析和流表查询，然后匹配到输出端口。

• vxlan的校验，有些网卡可以支持，但是这块有没有优化的必要还需要在关注，目前我们使用的x540网卡不支持，x550网卡支持。

TODO：
TSO、GSO等特性的影响。
